John拆機芯:拆解500萬的PP Ref.5104P三問萬年曆

Chronomen_John-Ng

JOHN NG

資深鐘表收藏家、獨立製表師及維修師傅

Patek Philippe
Ref. 5104P

表殼:鉑金及玫瑰金
直徑:43mm
機芯:Cal. R27 PS QR LU自動
功能:時、分、小秒、月相、 萬年曆、三問

百達翡麗推出高複雜腕表,某程度來講算是理所當然。不過於2006年面世的Ref. 5104P三問萬年曆腕表還是震驚了表迷,因為這是品牌首次將透明藍寶石表盤應用於三問萬年曆腕表上,令這枚複雜腕表的萬年曆系統,無論是12:00位置的閏年顯示、6:00位帶小秒針的月相,還是3:00位的月份或9:00位的星期顯示,甚至是紅色新月形日期指針的逆跳,所有顯示的結構統統都鉅細無遺地在表盤上展示於大家眼前。當每晚凌晨時分到臨,或每次手動調校各種顯示,都可以看到布滿在表盤的各種微型齒輪、幼小如頭髮的槓桿彈弓和各種顯示的透明轉碟轉動。如此精密的設計,就算並非百達翡麗表迷,都一樣會看得津津入味。

據John所講,Ref. 5104P是一款非常罕有的百達翡麗,就算是他,過去也只曾見過相片而未見過真表。原因之一,是Ref. 5104的年產量並不多,估計每年出廠的數目不多於10枚。而且,至2013年停產的產期只有7年,相信賣出總數不會多於100枚,而從原有表主手上再流出來的二手表就更少。所以,除非你或相熟老友就是Ref. 5104P表主,否則,正常情況下,能見到這表的機會實在很低。

因應Ref. 5104P的稀有程度,加上腕表採用鉑金加玫瑰金表殼,現時市值已升近500萬,所以今次John即使有幸有一枚在手,且也願意拆表給大家看,也只能簡單開底蓋、取出機芯和拆除一些三問組件,至於腕表的重點設計,即是那片藍寶石表盤以及底下同樣以藍寶石製造的多塊萬年曆功能顯示轉盤就不拆了。希望將來再有機會時,再考慮將表完全拆散來研究,今次就只輕嚐一口腕表的美味吧。

一如以往,拆表要從表底開始。不過一翻轉腕表看底蓋,就能看到腕表設計的一點底蘊,就是表殼相比機芯無論直徑和厚度都較一般腕表大,原因不難估,就是為了三問報時而來。要令三問報時的音量得到放大,表殼內就要有一定足夠的空間,就如喇叭音箱一樣,需要視乎發音單元的聲音來採用相應體積的音箱,尤其中及低音,音箱內的空間愈大,音質便會愈雄厚。所以,揭開底蓋會看到機芯四周的表殼內部還有很多空間,尤其音簧外圍幾乎完全騰空,令報時音效能夠在表殼內產生足夠的共鳴效果,使音量和音質都得到提升。

機芯拆解過程

01.

表殼直徑明顯大於機芯許多,目的是要給予三問報時更多空間製造擴音效果。

02.

機芯座落表殼的正中央,而音簧四周也沒有多餘部件阻礙,有足夠空間給報時聲產生共鳴效果。

03.

百達翡麗首次在三問萬年曆腕表上採用藍寶石表盤,連星期月份和閏年顯示轉碟都是藍寶石製,底下結構一目了然。

04.

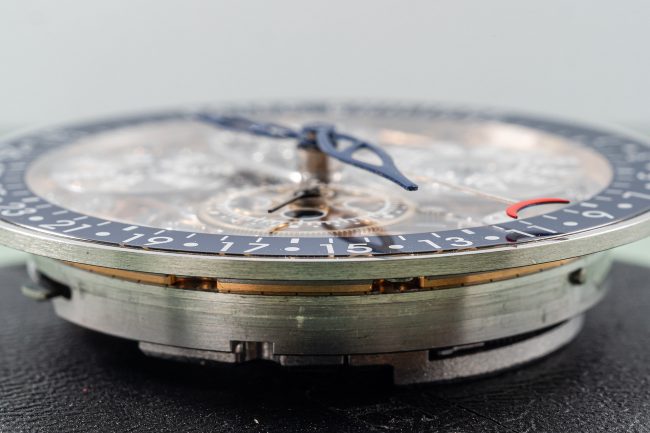

從這個角度看,可見除了時分及小秒針之外,其餘功能均一律置於藍寶石表盤的底下。

05.

表殼內部基本上只有機芯托的部份,經過鏤通和仔細打磨,使平滑表面有助聲音反射。

06.

造型如手榴彈,實則是從表殼內側卸下的萬年曆按掣來的。

07.

卸下音簧,可清晰見到兩條音簧各有長短,所發出的聲音也有高低音之分。愈長,便愈低音。

08.

拆除珍珠陀和游絲擺輪後,看到和一般機芯沒異的走時傳動結構,數百個零件組成的萬年曆和三問系統則被隱藏在底下。
